地図上の折れ線ルート長計算のマクロ

地図作成でCPを決める時は、CPをまわるルートの長さを知りたくなる。地図印刷してキルビメーターで測ればわかるが煩わしい。

地図サービスを見てみると、GoogleMapではマイマップの機能で折れ線を作成すると全長が出るし、折れ線を保存・編集もできるので、機能的には足りているが、地図自体が山間部など貧弱なのが弱点。地理院地図では、ツールで計測できるが、その折れ線を保存・編集できない、作図・保存の機能があるが、こちらでは編集できるが長さはわからない。

そこで、作図ソフトであるLibreOfficeのDrawを調べた。折れ線のプロパティとして全長があっても良いのだが、残念ながらない。そこで折れ線の長さを計算するマクロを作成したので公開する。

利用手順は以下のとおり。

準備1)マクロをダウンロード(こちらを右クリックしたメニューからパソコンに保存できます)。

準備2)マクロの実行準備として、マクロをDrawに登録する。
・Drawを起動して、ツール⇒マクロ⇒マクロの管理⇒LibreOfficeBasicと選択し管理用サブウィンドウを起動。はじめてのマクロ登録の場合は、マイマクロ下のStandardが選択されているので右にある「新規」ボタンを押す

準備1.1

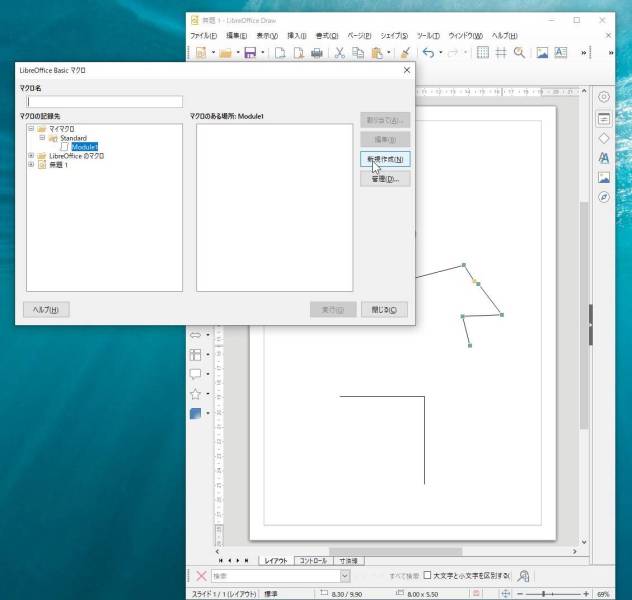

準備1.2



・右のマクロ編集ウィンドウにある「Sub Main」「End Sub」の2行を削除して空にする。ファイル⇒ImportBasicで ダウンロードしたファイルをクリック

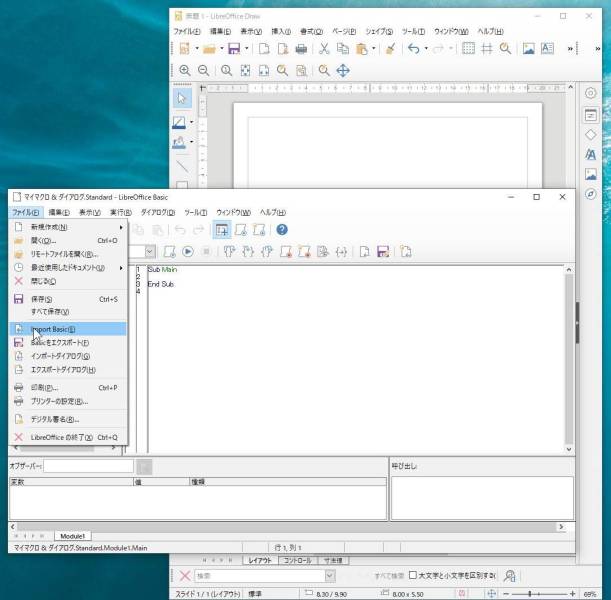

準備2.1

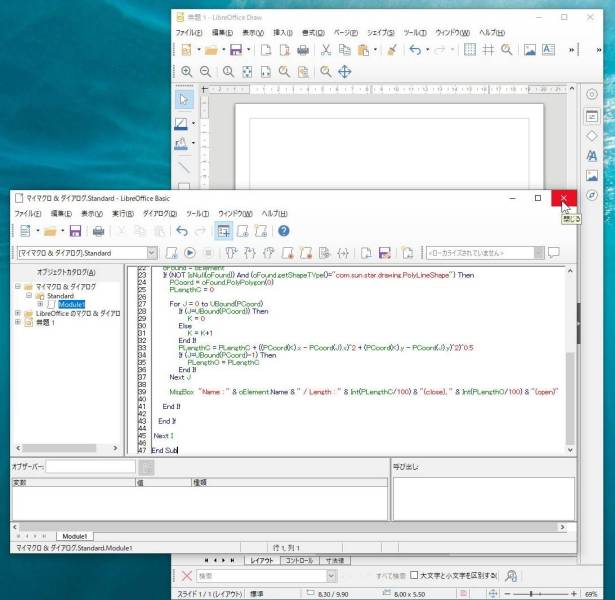

準備2.2


実行1)折れ線を作図したら、右クリックメニューの「名前」から’path’で始まる名前をつける

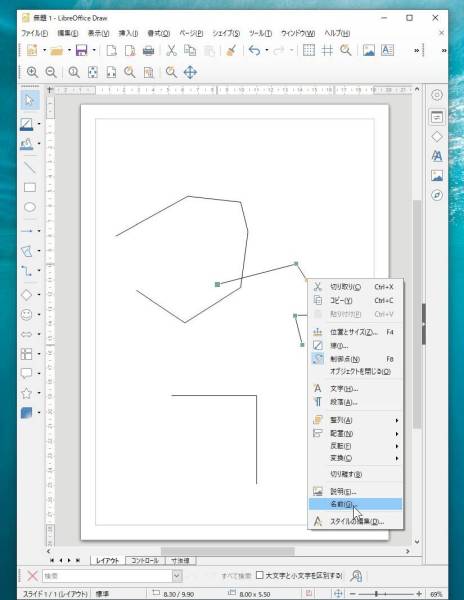

実行1.1

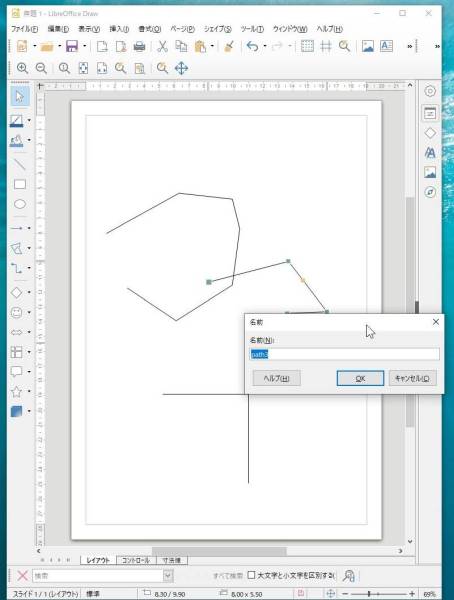

実行1.2


実行2)マクロを実行
・ツール⇒マクロ⇒マクロの管理⇒LibreOfficeBasicと選択し、管理用サブウィンドウを起動し「実行」ボタンを押す。

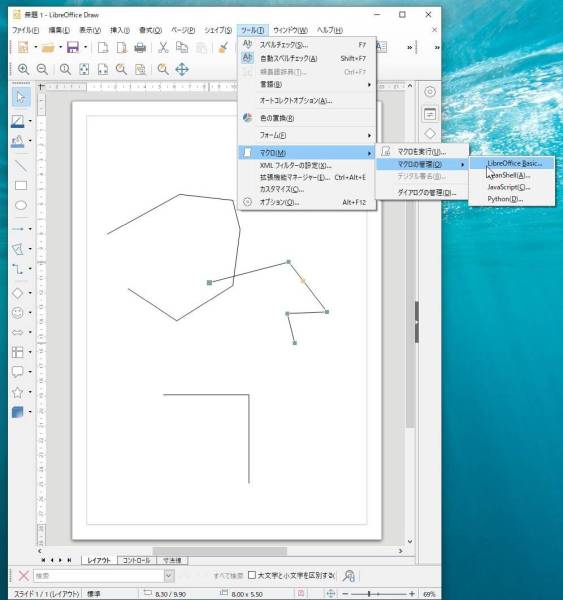

実行2.1

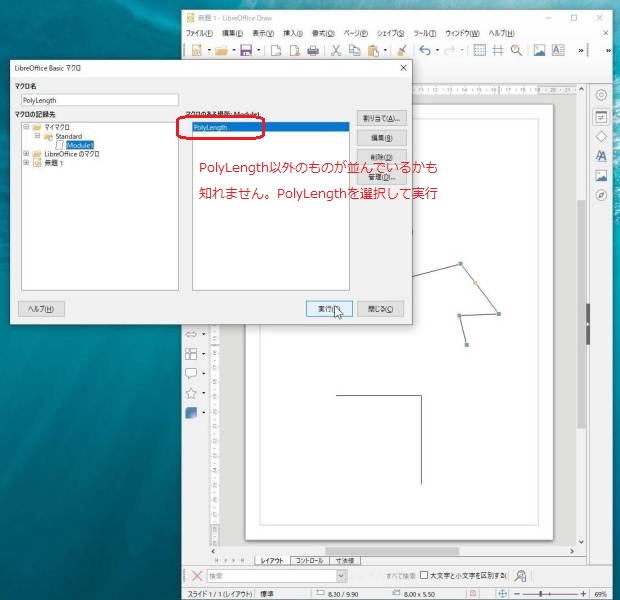

実行2.2



・ポップアップウィンドウに計算されたミリメートル単位の長さが表示される。折れ線と閉じた場合の長さと折れ線のみの長さと2個。

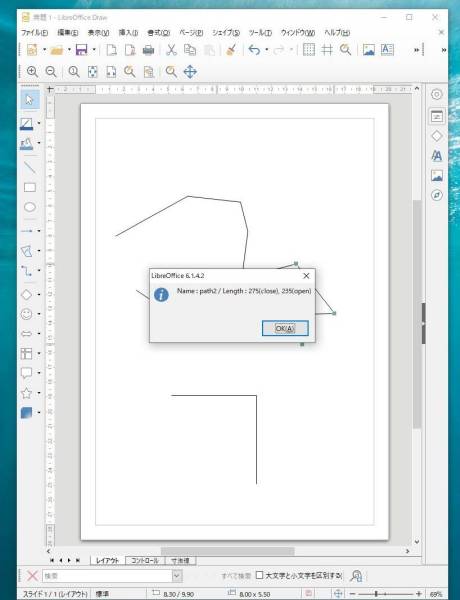

実行2.3


実行3)折れ線を編集した場合は、実行2)の操作のみで再計算される。’path’のついた折れ線が複数あった場合、順次処理される。


レイヤー順に要素を並べ替えるマクロもあります。こちらです
